YLQF型流化床气流粉碎机

所属分类：粉碎设备
浏览次数：269
发布时间：2024-08-07

我要询价

产品详情

工作原理

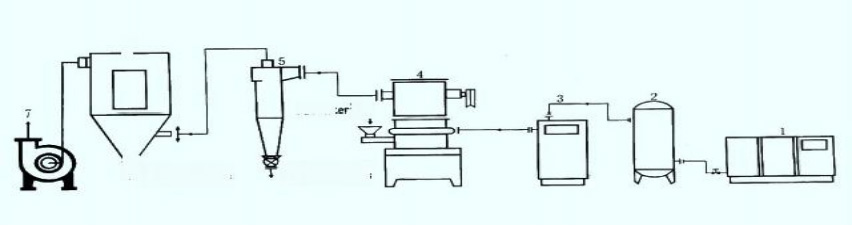

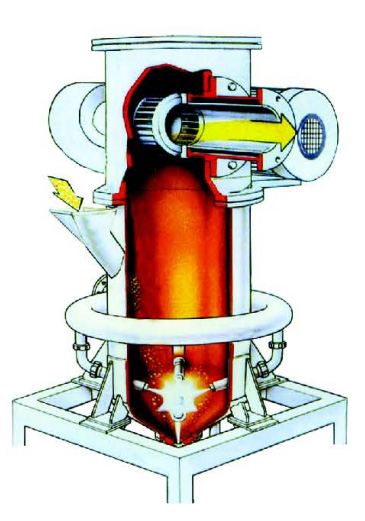

▲流化床气流粉碎机是用高速气流来实现干式物料超细微粉碎的设备。当外部高压空气经空气冷冻干燥机冷却至5℃左右后，通过粉碎室外4只喷嘴向粉碎室喷射超音速气流，物料通过螺旋加料器进入粉碎室后在超音速气流喷射交汇处反复冲击、对撞后达到粉碎，被粉碎的物料随上升气流进入分级室，由于分级转子高速旋转.物料粒子既受到分级转子产生的离心力，又受到气流粘性作用产生的向心力.当粒子受到离心力大于向心力情况下.分级径以上的粗粒子返回粉碎室继续冲击粉碎(转速越高，粒子越细),分级径以下的细粒子(成品)随气流进入旋风分离器，捕集器收集，尾气由引风机排出。

特点

▲适用于干式超微工艺。气流冲击速度可达2.5马赫以上，一般情况下很容易获得1-10微米(um)粒子，根据物料性质，还能得到小于1微米(um)粒子。

▲由于粉碎机内部有分级轮机构，制品中粗粒子不断循环粉碎，因而能获得粒子均匀、粒径分布范围小的制品。

▲该设备具有粉碎时间短、结构简单、操作检修方便、占地面积小、低噪音(72分贝)和无振动等优点。

▲粉碎时效率高。能进行连续粉碎，能保持粉碎制品纯度。

▲粉碎过程中，由于压缩空气膨胀，使温度下降，因此适用于低熔点、热敏性物料的粉碎。粉碎过程中还起到混合和分散的效果。

▲能耗低，与其它类型的气流磨相比，可节能三分之一

▲磨损极小，由于主要的粉碎作用是颗粒在流化床中的相互冲击和碰撞，高速粒子很少磨壁以及物料不通过喷嘴，可用于高硬度物料的粉碎。

适用范围：

▲矿产：高岭土、云母、石墨、重晶石、石英、碳酸钙、锆英砂、滑石等；

▲化工：三硫化钼、三氧化二锑、钛白粉、氧化铝、染料、颜料、白炭黑等；

▲电子：钛酸钡、三氧化二铬等

▲医药：硝酸铋、可的松，青霉素、花粉、珍珠粉、尼莫地平等；

▲农药：多菌灵、甲基托布津、除草粉体、杀虫粉体等。

YLQF 型流化床气流粉碎机主要技术参数
Major Technical Parameters of YLQF Fluidized-bed Pneumtic Jet Mill

型号 Model 参数 Parameter	YLQF-100	YLQF-300	YLQF-400	YLQF-600	YLQF-1000
生产能力(kgh) Capacity(kg/h)	5-30	30-100	80-150	200-450	300-1000
空气耗量(m³/min) Air Consumption(m³/min)	3	6	10	20	40
进料粒径(目) Feed Diameter(mesh)	≥60	≥60	≥60	≥60	≥60
粉碎细度(d,um) Grindin Size(d,um)	2-15	2-15	2-15	2-15	2-15
装机总功率(kW) Installed Power(kW)	22	37-45	65-75	132-160	250
农药(400目)处理量	10-30	100-200	250-450	400-800	800-1500
